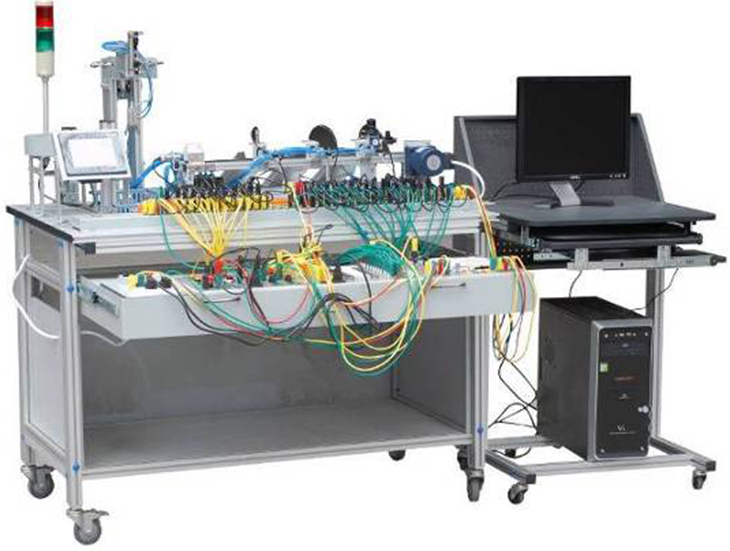

SBGJD-01光机电一体化实训考核设备

一、光机电一体化实训考核装置的构成：

光机电一体化实训设备,光机电一体化实验设备是电气自动化控制实训基地之一，光机电一体化实训装置是集PLC控制、变频调速控制、气动控制、机械手控制、步进电机驱动、位置检测于一体的综合实训装置。承担着机电一体化技术、电气自动化技术专业学生的电气综合实训教学任务和及社会电类相关专业的电气综合控制技能培训等教学任务。

光机电一体化实训设备由铝合金导轨式实训台、典型的机电一体化设备的机械部件、PLC模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种传感器、计算机等组成。整体结构采用开放式和拆装式，机电一体化实训装置用于机械部件组装，可根据现有的机械部件组装生产设备，也可添加机械部件组装其他生产设备，使整个装置能够灵活的按教学或竞赛要求组装具有生产功能的机电一体化设备。模块采用标准结构和抽屉式模块放置架，互换性强；按具有生产性功能和整合学习功能的原则确定模块内容，使教学或竞赛时可方便的选择需要的模块。设备需完全符合电工电子全国职业技能大赛所要求，同时还要求具有可拓展功能，可以组成更加大型的生产模拟系统，以配合各个用户学校不同层次，不同专业的教学及培训要求。

二、光机电一体化实训考核装置配置清单

序号	名称	主要元件或型号、规格	数量	备注
1	实训桌	1200×800×840 mm	1张	桌台采用的是20*80的铝型材。
2	触摸屏模块	MCGS 7062 7英寸工业彩色触摸屏	1块
3	PLC模块	S7-200smart CPU SR40	1块
4	变频器模块	变频器MM420功率：0.37KW	1块
5	电源模块	三相电源总开关（带漏电和短路保护）1个，单相电源插座2个；	1块
6	按钮模块	24 V/6 A两组5V/6 A一组；急停按钮1只，转换开关2只，蜂鸣器1只，复位按钮黄、绿、红各1只，自锁按钮黄、绿、红各1只，24V指示灯黄、绿、红各2只；	1套
7	螺旋上料部件	减速电机光电开关1只；	1套
8	气动机械手部件	单出双杆气缸1只，单出杆气缸1只，气手爪1只，旋转气缸1只，磁性开关6只，双控电磁换向阀1只，单控电磁阀3只；	1套
9	皮带输送机部件	三相减速电机（380 V，输出转速40r/min）1台，平皮带1400×100×1.5 mm 1条；	1套
10	物件分拣部件	单出杆气缸3只，金属传感器1只，光传感器2只，磁性开关3只，物件导槽3个，单控电磁换向阀3只	1套
11	接线端子模块	接线端子和安全插座	1块
12	物料	金属2个，尼龙黑白各2个	6个
13	安全插线		1套
14	气管	Φ4\Φ6，气管为蓝色，每台配有足量气管	1套
15	PLC编程线缆		1条
16	触摸屏与计算机通信线		1条
17	触摸屏与PLC通信线		1条
18	配套工具		1套
19	产品配套光盘		1套
20	塑料泡沫盒		1套
21	静音空气压缩机	0Mpa-0.8Mpa，气泵噪音≦65分贝，符合国家标准	1台

三、光机电一体化实训设备技术参数

1. 交流电源：三相五线 AC 380V±10% 50 Hz；

2. 温度：-10～40 ℃；环境湿度：≤90%（25℃）；

3. 外形尺寸：长×宽×高=1200×800×1500 mm；

4. 整机功耗：≤1.5 kW；

5. 安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

四、光机电一体化实训设备结构：光机电一体化实训实训台架为铝合金导轨式，实训考核装置PLC模块的I/O 端子、变频器的接线端子、各常用模块与PLC的连接端子，均与安全插座连接，使用带安全插头的导线进行电路连接；各指令开关、光电开关、传感器和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子牌连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。

铝合金导轨式实训台：可以安装送料机构、机械手、传输分拣机构。实训模块及PLC主机等可以放置在拉出式的支架上。

触摸屏：MCGS7062,模块材料要求：高强度塑料外壳、重量轻，面板是铁质喷塑板。

PLC模块及变频器模块：PLC 40点以上IO西门子CPU226；变频器：MM420 0.37KW；模块材料要求：高强度塑料外壳、重量轻，面板是铝塑板，图案、文字符号采用进口油墨丝印。

电源模块：三相电源总开关（带漏电和短路保护）1个，熔断器3只，单相电源插座2个，安全插座5个；

按钮模块：24 V/6 A、12 V/2 A各一组；急停按钮1只，转换开关2只，蜂鸣器1只，复位按钮黄、绿、红各1只，自锁按钮黄、绿、红各1只，24V指示灯黄、绿、红各2只；

一体化接线排：接线排壳体上两侧相对设置有一初级接线区（接线端子）和一次级接线区（安全插座）；接线端子与对应的安全插座通过导电弹性件连接；接线排壳体边缘卷折，设有固定用的螺孔，可以固定在实训桌上。

螺旋上料机构：工件库1件，物料推出机构1件，接近开关1只，减速电机1只，主要完成将工件库中的工件依次推出。

气动机械手装置：四自由度气动机械手，气缸及附属传感器选用SMC；气动手臂两侧装有2个限位挡板，挡板上装有电感传感器、缓冲阀，进行对手臂的旋转限位。整个搬运机构能完成四个自由度动作，手臂伸缩、手臂旋转、手爪上下、手爪松紧。气缸及附属传感器选用SMC。

物料分拣装置：传送带通过三相异步电动机驱动，在传送带端点处设计有落料口，通过光电传感器检测物料；传送带上装有三个出料槽，对应位置有电感传感器、光纤传感器等，同时正对料槽位置装有推料气缸，共计三个气缸。传送带采用可拆卸的铝合金支架。气缸及附属传感器选用SMC。

五、光机电一体化实训装置部分实训项目：

1．气动系统的安装与调试

（1）气动方向控制回路的安装
